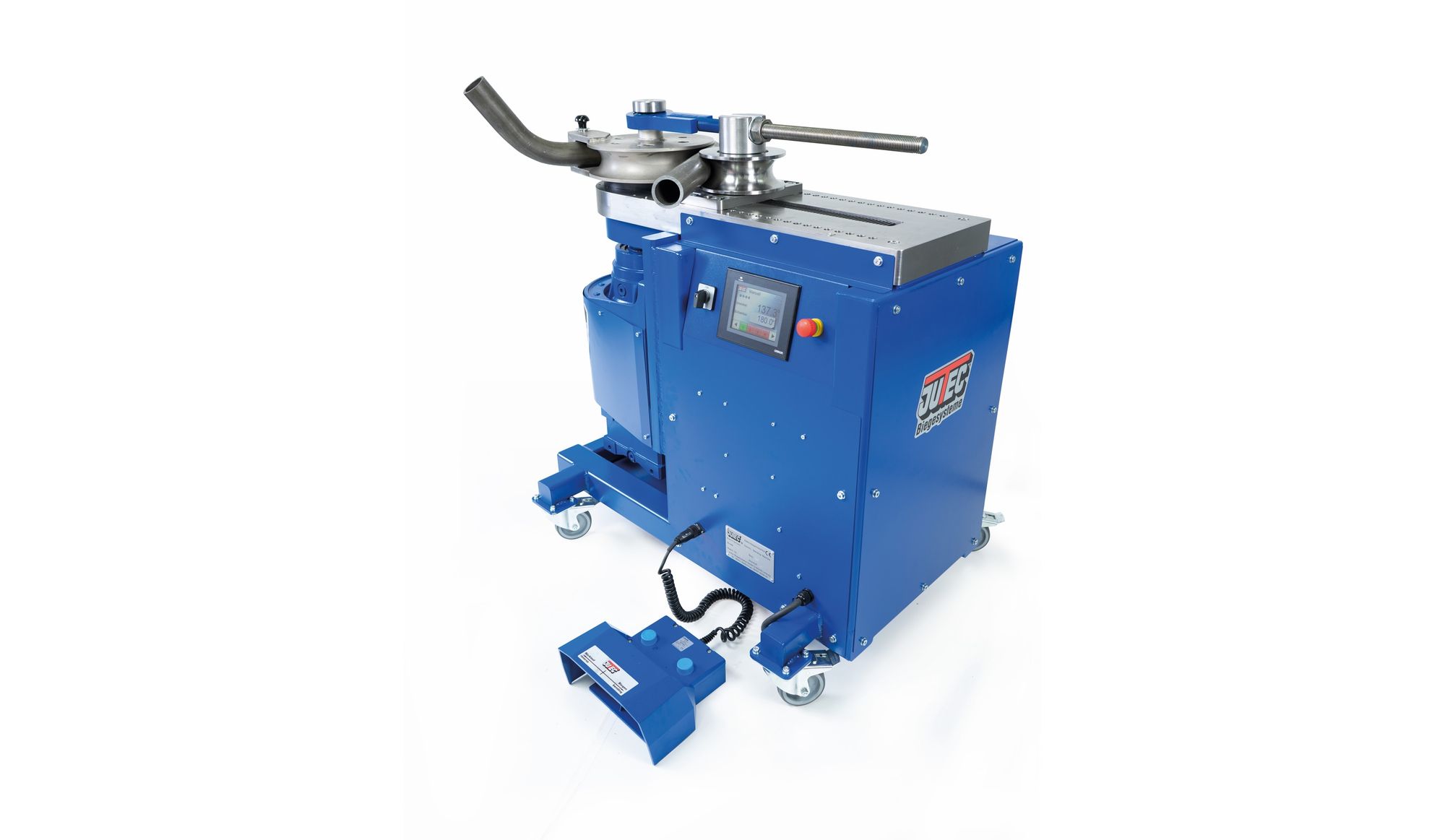

Jutec 10000 tuurnaton sähköinen putkentaivutin

Jutec 10000 -putkentaivutin taivuttaa putkia jopa 100 mm ulkohalkaisijaan asti tarkasti ja toistettavasti. Kompakti, siirrettävä ratkaisu vaativaan teolliseen käyttöön.

Jutec 10000 on tehokas ja kompakti putkentaivutuskone, joka soveltuu vaativaan käyttöön sekä kiinteästi asennettuna että suoraan asennuspaikalla. Kone taivuttaa putkia tarkasti ja toistettavasti aina 100 mm ulkohalkaisijaan asti. Siirtoon voidaan käyttää haarukkatrukkia tai lisävarusteena saatavia rullia.

Voimakas kolmivaihemoottori ja tarkkuusvaihteisto takaavat vahvan käyttövoiman, Koneen kapea, tilaa säästävä rakenne mahdollistaa myös laajan vapaan taivutusalueen. Periaate "kiinteä putki, pyörivä työkalu" pitää tilantarpeen pienenä.

Taivutustarkkuus perustuu asemantunnistukseen suoraan taivutusakselilla. Taivutuskulma asetetaan helposti kosketusnäytöllisen, valikko-ohjatun käyttöliittymän kautta, joka tukee 14 kieltä. Monimutkaisempiin taivutustehtäviin koneeseen voidaan tallentaa jopa 100 taivutusohjelmaa, joissa kussakin voi olla enintään 8 taivutusta. Monitoimiohjaus mahdollistaa taivutusnopeuden portaattoman säädön eteen- ja taaksepäin, ja parametroitava ylitaivutustoiminto kompensoi materiaalin takaisinjouston.

Neljän materiaaliominaisuuden avulla materiaali ylitaivutetaan automaattisesti vaadittuun kulmaan, jolloin taivutustulos on tarkka. Ohutseinäisille putkille käytetään luistia, jotka takaavat ryppyttömän taivutustuloksen ja mahdollistavat pienten muodonmuutosten taivutukset esimerkiksi ruostumattomasta teräksestä ja kuparista valmistetuille putkille.

PB20-profiilintaivutuslisälaitteella voidaan taivuttaa myös lattatankoja, neliötankoja ja pyörötankoja ongelmitta. KBV-pienitaivutuslisälaite mahdollistaa erittäin pienet taivutussäteet.

Käyttökohteet:

• Laitostekniikka
• Hydrauliputkistot
• Meanderitaivutus
• Mallikappaleiden valmistus
• LVI-asennukset
• Laivanrakennus

Tekniset tiedot:

• Taivutuskapasiteetti: jopa 100 x 5 mm, umpimateriaali 55 mm
• Kolmivaihevirta 400 V
• Taivutussäde jopa 500 mm
• Monitoimiohjaus, taivutuskulman säätö 0,1° tarkkuudella
• Maksimi taivutuskulma 240°
• Turvallisuusjalkakytkin hätäpysäytyksellä
• Paino 600 kg

Lisävarusteet:

• Sovitinjärjestelmä 3000/6000-sarjan työkaluille (taivutussäde alk. 45 mm), sis. kuusiokulma-akselin 40 mm
• PB20-profiilintaivutuslisälaite – lattatangoille jopa 100 x 10 mm, pyörötangoille jopa 20 mm
• KBV-pienitaivutuslaite
• Erikoistyökalut asiakkaan tarpeen mukaan
• Ohjelmistomukautukset erikoissovelluksiin
